중국 DIY 대상 라디오 살펴보기

 1.





















출처

http://www.haodiy.net/a/jishuwenzhang/shouyinjiwuxiandianDIY/jingtiguans/2013/0212/6208.html



2.

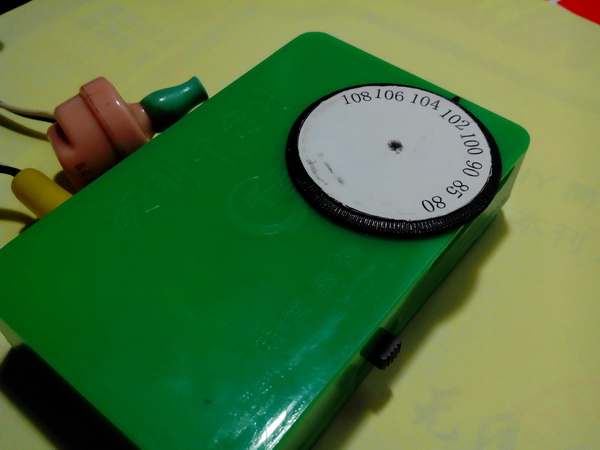

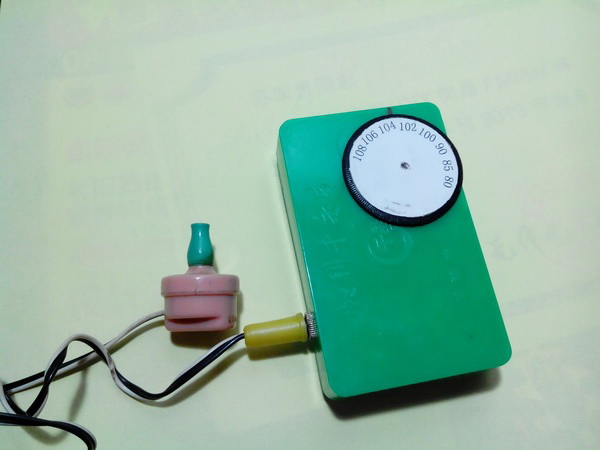

     쉬운 FM / AM 두 밴드 라디오

적격 네 번째에서 광석 라디오 포럼 DIY 첫 번째 경쟁

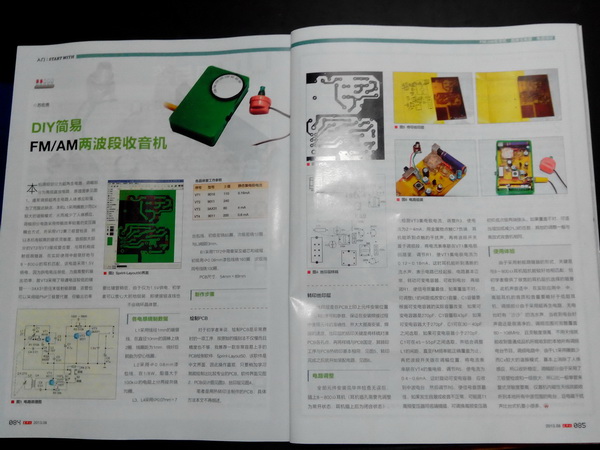

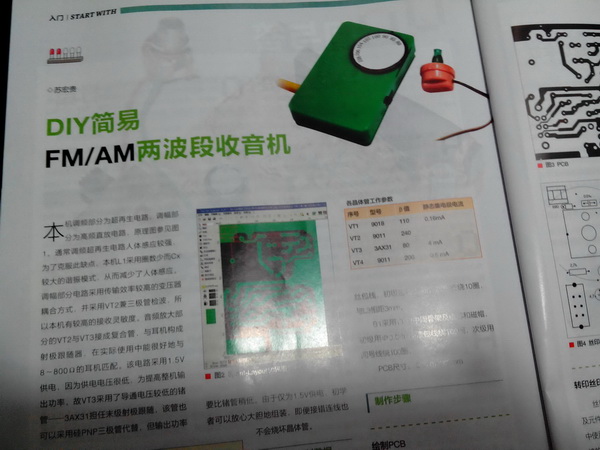

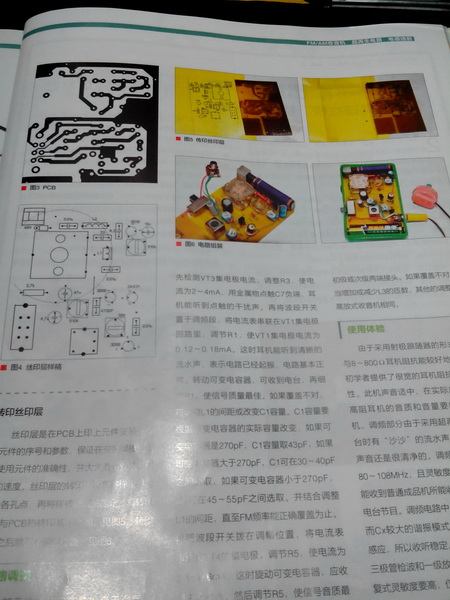

"라디오 매거진"에서 2013 에 8 출판



이 시스템은 수퍼 회생 회로의 일부인 FM, AM은 고주파 회로의 선형 부분을 넣어. FM 보통 수퍼 회생 회로 체 이러한 결점을 극복하기 위해, 강한 감지, 기계 L1는 이하의 바퀴와 사용 CX 함으로써 센서 본체를 크게 줄여 공진 모드. AM의 높은 전송 효율을 변압기 커플 링을 사용하는 회로의 일부가 검출 트랜지스터를 사용하여 수행되기 때문에, 기계는 높은 수신 감도를 갖는다.

각각의 트랜지스터 작동 매개 변수 :
번호       를 입력          β 값      대기 콜렉터 전류
BG1 9018 (110) 0.16 mA
9014 (340) BG2
BG3 3AX31 80 4 석사
BG4 9011 85 0.6 mA

각 인덕터 권선 데이터 :
(L1)         직경 사용하여 1mm 실버 와이어 직경 도금 10mm 주위에 둥근 막대 2 바퀴의 코일 피치 1mm 동체가없는 중공 코일 후 잘 주위를.
(L2)를         사용하여 0.08mm 의 에나멜 선을 1 / 8W , 저항은보다 큰 100K 두 개의 일반 약에 저항 분배기 70 바퀴.
L3 , L4    사용 0.07mm × 7 꽉 차 상처 실크 봉투 85 바퀴, 보조 단단히 감겨 8 바퀴, 및3 계층 의 거리 3mm를 .
B1         사용 TTF2의 주 골격을 주 사용 0.08mm의 주위에 에나멜 와이어 (160) 보조 상처 같은 수와 바퀴, 100 바퀴.

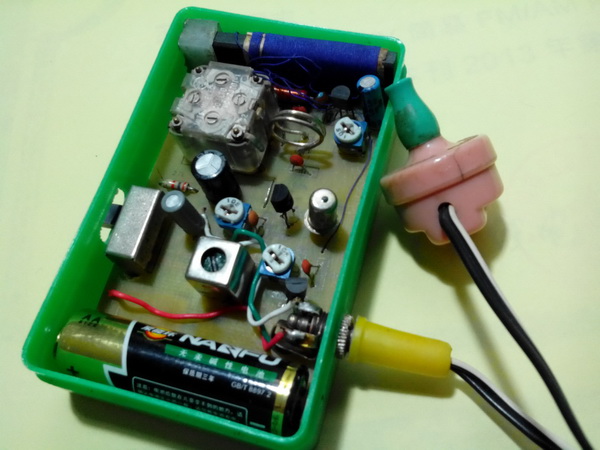

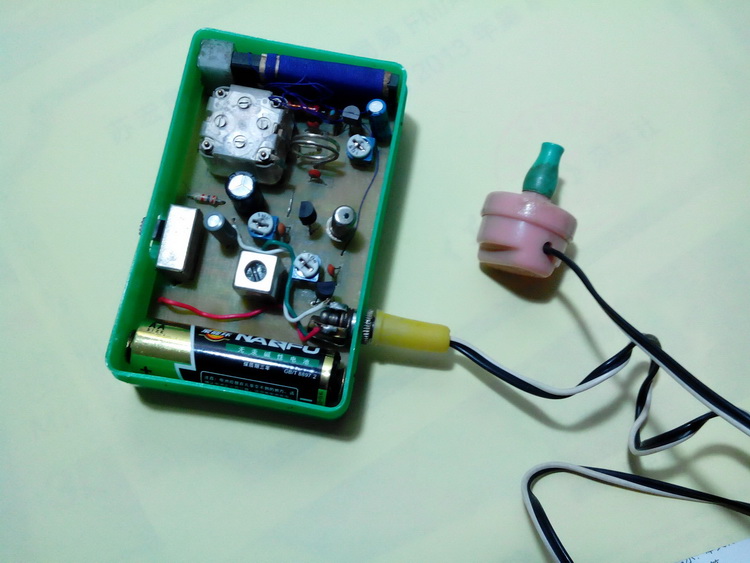

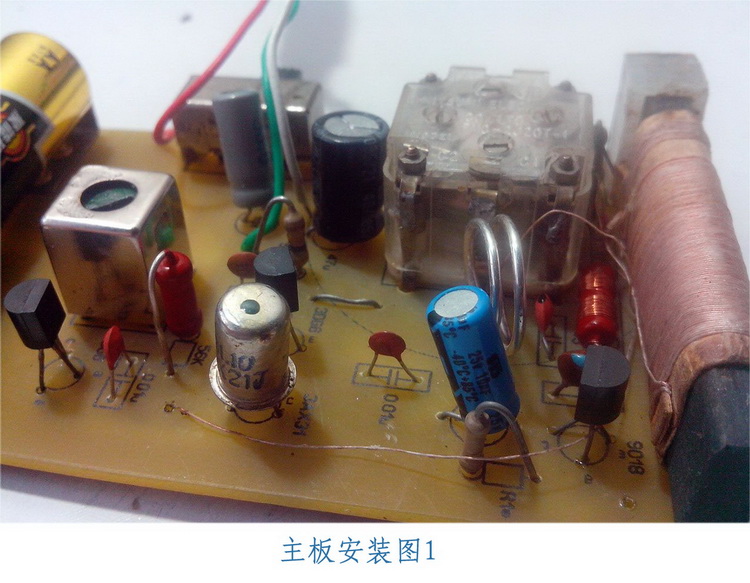

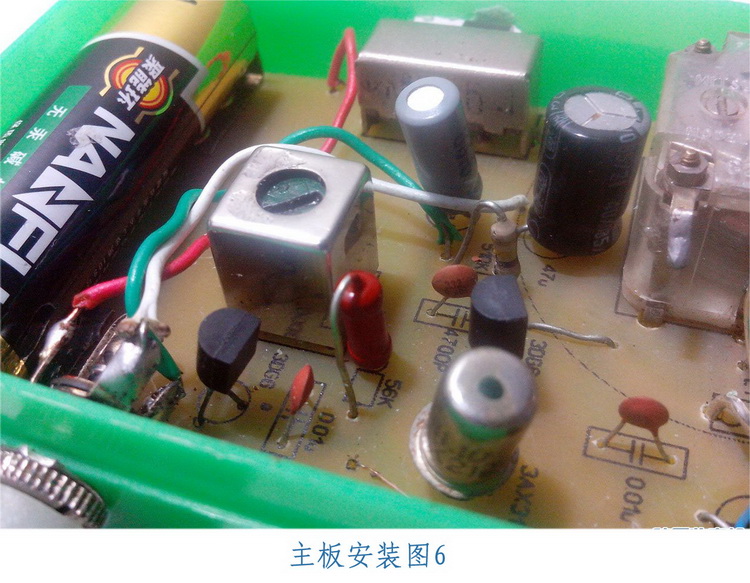

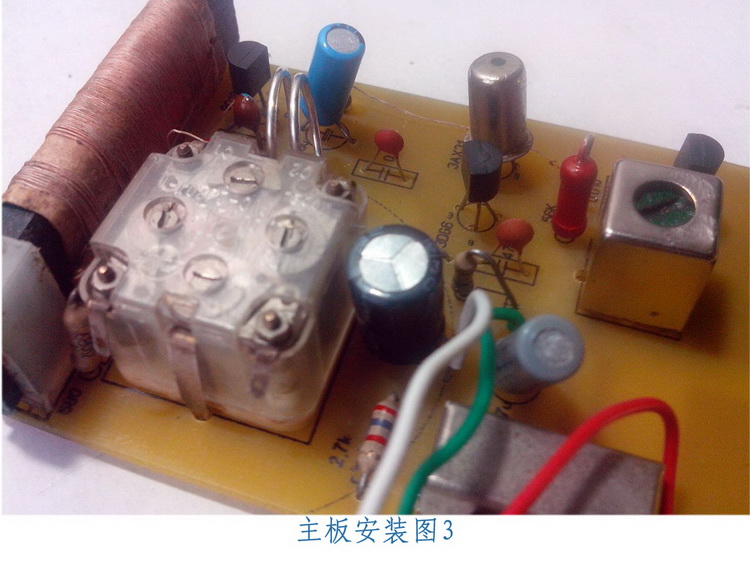

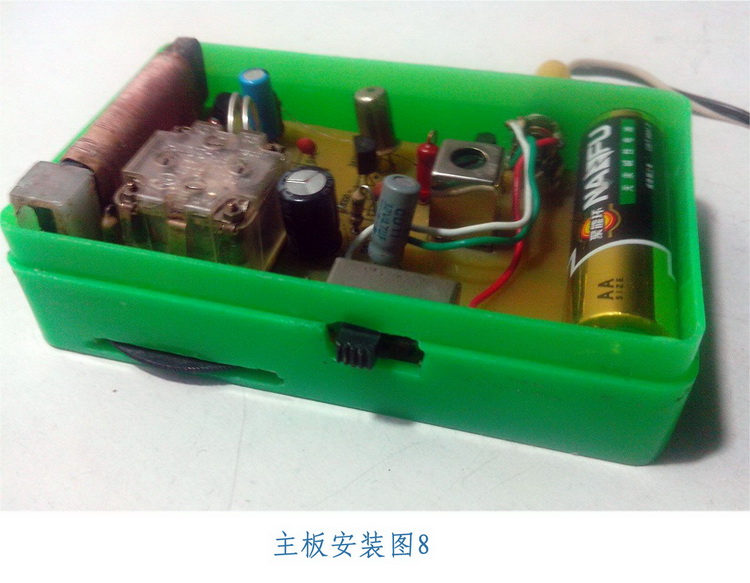

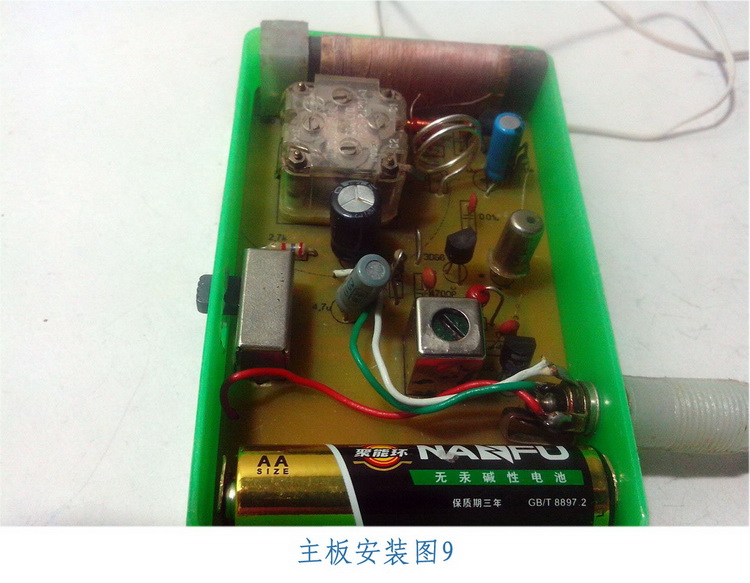

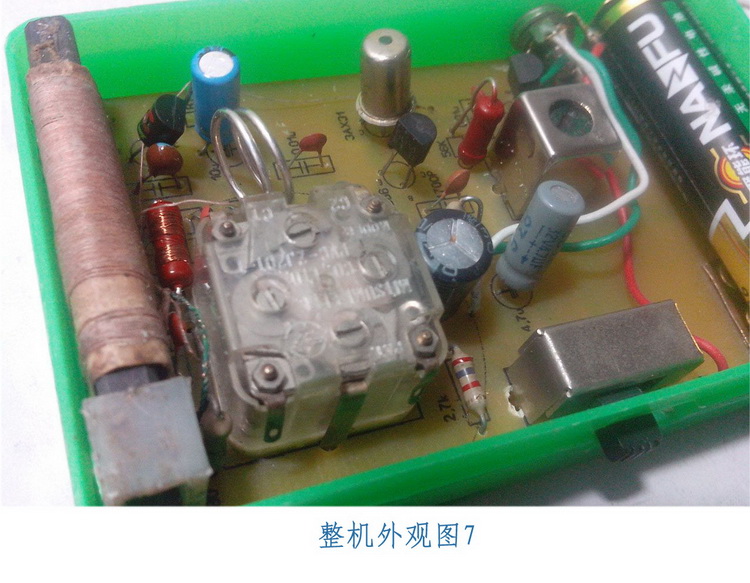

PCB 크기 : 54 × 89mm

회로 조정 :
       체크 한 후 설치된 모든 구성 요소는, 플러그 8 유럽 헤드폰 (먼저 헤드폰 잭은 일반적으로 열려있는 상태 조정 닫힌 상태에서 연결 헤드셋이 필요합니다)의 제 1 검출 BG3의 콜렉터 전류는 조정 R3는 그래서 현재 대한 2-4 정도 mA, 금속 물체 터치와 C7 부정적인 측면, 헤드폰 간섭의 탭의 소리를들을 수 있습니다. 그런 다음 FM 대역 세그먼트로 전환, 시리즈로 연결된 전류계 BG1의 컬렉터 회로, 레귤레이터 (R1)가 만들어 BG1의 의 콜렉터 전류 0.12-0.18 mA는 다음 헤드셋이 물 맑은 소리를들을 수 있고, 회로가 시동을 가지고, 회로 정상, 가변 커패시터를 설정, 당신은 라디오 다음 미세 조정받을 수있는 R1 최적의 신호 품질을. 조절이 포함되지 않으면 L1의 피치 변화 C1의 가변 캐패시터의 실제 용량에 따라 변화 용량, 가변 캐패시터 인 경우 270P가 이고, C1의 용량을 취할 43P를 변수보다 크면, 270P , C1이 있다 30-40P 보다 작은 경우, 선택할 270P , C1은 수 45-55P 때까지 사이에 선택 의 FM 주파수가 제대로 지금까지 덮여. 그런 위치 AM 대역 스위치, 시리즈에서 전류계 BG4의 콜렉터가 조정 R5를 그 전류 있도록 0.4-0.6 mA 사이에서, 다음 가변 캐패시터를 회전하는 AM 라디오를 수신해야하고 조정 R5가 되도록 신호 품질 베스트. 자기 - 발진 또는 무선 정상이 아닌 경우 일 수있다 B1 동명 잘못 단부 고주파 변압기, 고주파 변압기 주 또는 보조 커넥터의 양단에 교환 될 수있다. 다른 조정은 일반적으로 동일한 높은 수준의 방사성 라디오와 관련.

경력 :
      이미 터 폴로의 형태, 그리고 그 결과 8 유럽 헤드폰 임피던스 매칭, 온건 한 목소리, 저녁에 TV를 보면서 서로 간섭 할 가족을 듣고. FM 인해 그것이 라디오 소리가 매우 깨끗한 수신 할 때, 더 무선국이 없을 때 물을 스치는 소리 슈퍼 회생 회로의 사용 부분적. FM 범위의 전체 범위 80-108 안테나없이 MHz의, 높은 감도, 모든 일반 완성 된 기계가받을 수있는 지역 FM 라디오를 수신 할 수 있습니다. FM 회로 때문에 (L1)의 바퀴를 덜 사용하는 동안 CX는 본질적으로 인체 센서를 제거, 큰 공진 모드를, 그래서 안정을들을 수 있습니다. 기기 내부에 높은 자기 안테나 감도 배로 평균 단일 파이프보다 있도록 트랜지스터 레벨 검출 및 증폭, 홀로 모든 로컬 AM 라디오 범위에서 수신하고, 기밀 데스크탑보다 작은 전자 간섭 음 수 인해 AM 부 많이.









简易FM/AM两波段收音机

获矿石收音机论坛第四届DIY大赛第一名

在《无线电杂志》2013年第8期刊登



本机调频部分为超再生电路，调幅部分为高频直放电路。通常调频超再生电路人体感应较强，为了克服此缺点，本机L1采用圈数少而Cx较大谐振模式，从而减少了人体感应。调幅部分电路采用传输效率较高的变压器耦合方式，并采用三极管进行检波，所以本机有较高的接收灵敏度。

各晶体管工作参数：
序号      型号         β值     静态集电极电流
BG1       9018        110       0.16毫安
BG2       9014        340
BG3       3AX31       80           4毫安
BG4       9011         85        0.6毫安

各电感绕制数据：
L1        采用线径1mm的镀银线在直径10mm的园棒上绕2圈，线圈距为1mm绕好后脱胎为空心线圈。
L2        采用0.08mm漆包线在1/8W、阻值大于100K的电阻上分两段两段共绕70圈。
L3、L4   采用0.07mm×7丝包线初级密绕85圈，次级密绕8圈，与L3相距3mm。
B1        采用TTF2中周骨架，初级用0.08mm漆包线绕160圈，次级用同号线绕100圈。
PCB尺寸：54×89mm

电路调整：
      全部元件安装完毕检查无误后，插上8欧耳机，（耳机插孔需要自己先调整为常开状态，耳机插上后为闭合状态），先检测BG3集电极电流，调整R3使电流为2—4毫安左右，用金属物点触C7负端，耳机能听到点触的干扰声。再将波段开关置于调频段，将电流表串联在BG1集电极回路里，调节R1使BG1集电极电流为0.12—0.18毫安，这时耳机能听到清晰的流水声，表示电路已经起振，电路基本正常，转动可变电容器，可收到电台，再细调R1使信号质量最佳。如果覆盖不对，可调整L1的间距或改变C1容量，这要根据可变电容器的实际容量改变，如果可变电容器是270P的，C1容量取43P，如果可变大于270P，C1可在30—40P之间选取，如果小于270P，C1可在45—55P之间选取，直至FM频率能正确覆盖为止。再把波段开关拨在调幅位置，将电流表串联在BG4的集电极，调节R5使电流为0.4—0.6毫安之间，这时旋动可变电容器应收到中波电台，然后调节R5使信号音质最佳。如果发生自激或收音不正常，可能是B1高频变压器同名端搞错，可调换高频变压器初级或次级两端接头。其他的调整一般与高放式收音机相同。

使用体验：
     由于采用射级跟随器的形式，与8欧耳机阻抗相匹配，声音适中，在家人晚上看电视时收听做到互不干扰。调频部分由于采用超再生电路，无电台时有沙沙的流水声，当收到电台时声音还是很清净的。调频范围可完整覆盖80—108兆周，且灵敏度很高，不用天线就能收到普通成品机所能收到的本地所有调频电台节目。调频电路由于L1采用圈数少而Cx较大谐振模式，基本上消除了人体感应，所以收听稳定。调幅部分由于采用了三极管检波和一级放大，所以比一般单管来复式灵敏度要高，仅靠机内磁性天线就能收听到本地所有中波范围的电台，且电磁干扰声比台式机要小很多。
